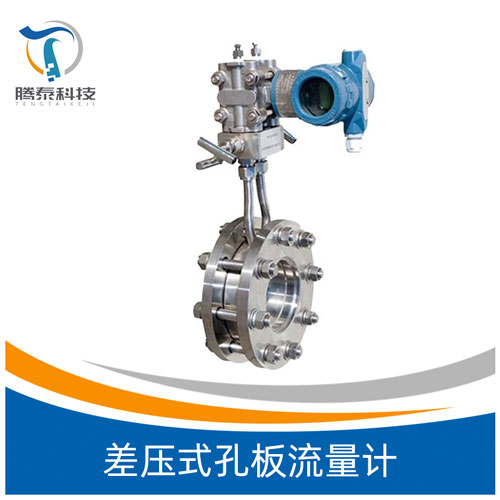

孔板流量計的差壓計算方法
來源：江蘇騰泰儀表科技有限公司
瀏覽：-2428
發布日期：2021-08-07
孔板流量計的差壓計算方法
一、孔板流量計測量原理
孔板流量計可普遍應用于石油、化工、自然氣、冶金、電力、制藥等行業中，各種液體、氣體、天燃?xì)庖约罢羝捏w積流量或質量流量的連續丈量。
在管道內部裝上孔板節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時， 流速截面忽然收縮，流速加快。節流件后端流體的靜壓力降低， 于是在節流件前后產生靜壓力差，該靜壓力過的流體流量之間有肯定的數值關系，用差壓變送器（或差壓計） 丈量節流件前后的差壓， 完成對流量的丈量。簡單來說差壓值要開方輸出才干對應流量
二、流量補償概述
孔板流量計的丈量原理是基于流體的機械能互相轉換的原理。在程度管道中活動的流體，具有動壓能和靜壓能（位能相等），在一定條件下，這兩種方式的能量能夠互相轉換，但能量總和不變。以體積流量公式為例：
Q v = CεΑ/sqr（2ΔP/（1-β^4）/ρ1）
其中：C 流出系數；
ε 可收縮系數
Α 節流件開孔截面積，M^2
ΔP 節流安裝輸出的差壓，Pa;
β 直徑比
ρ1 被測流體在I-I處的密度，kg/m3;
Qv 體積流量，m3/h
依照補償請求，需求參加溫度和壓力的補償，依據計算書，計算思緒是以50度下的工藝參數為基準，計算出恣意溫度恣意壓力下的流量。其實重要是密度的轉換。計算公式如下：
Q = 0.004714187（ΔP/ρ） Nm3/h 0C101.325kPa
也即是畫面請求顯現的0度規范大氣壓下的體積流量。
在依據密度公式：
ρ= P*T50/（P50*T）* ρ50
其中：ρ、P、T表示恣意溫度、壓力下的值
ρ50、P50、T50表示50度表壓為0.04MPa下的工藝基準點
分離這兩個公式即可在程序中完成編制。
三、孔板流量計的優點
簡單堅固；精度高；本錢低，容易制造的簡單安裝。
三、孔板流量計的缺陷
1、孔板可能會變形。假如設計或裝置不當以至?xí)Ｈ艿馈?br /> 2、孔板的直角邊緣在長期運轉后可能會磨損，特別是用在濕潤齷齪的蒸汽上。因而，為了保證孔板的反復性和精度，必需對孔板停止周期檢查和更。
3、流體經過孔板后能量損失較大，并隨A0/A1的減小而加大。
4、不適于純凈流體，孔口邊緣容易腐蝕和磨損，應定期停止校正。
四、程序剖析
1、瞬時量
溫度量：必需轉換成**攝氏溫度；即+273.15
壓力氣：必需轉換成**壓力停止計算。即表壓+大氣壓力
補償計算依據計算公式，數據保管在PLC的存放器內。
2.、累積量
采用2秒中一個掃描上升沿觸發停止累積，行將補償流量值（Nm3/h）比上1800單位轉換成每2S的流量值，停止累積求和，畫面帶復位清零功用。
一、孔板流量計測量原理
孔板流量計可普遍應用于石油、化工、自然氣、冶金、電力、制藥等行業中，各種液體、氣體、天燃?xì)庖约罢羝捏w積流量或質量流量的連續丈量。
在管道內部裝上孔板節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時， 流速截面忽然收縮，流速加快。節流件后端流體的靜壓力降低， 于是在節流件前后產生靜壓力差，該靜壓力過的流體流量之間有肯定的數值關系，用差壓變送器（或差壓計） 丈量節流件前后的差壓， 完成對流量的丈量。簡單來說差壓值要開方輸出才干對應流量
二、流量補償概述
孔板流量計的丈量原理是基于流體的機械能互相轉換的原理。在程度管道中活動的流體，具有動壓能和靜壓能（位能相等），在一定條件下，這兩種方式的能量能夠互相轉換，但能量總和不變。以體積流量公式為例：
Q v = CεΑ/sqr（2ΔP/（1-β^4）/ρ1）
其中：C 流出系數；
ε 可收縮系數
Α 節流件開孔截面積，M^2
ΔP 節流安裝輸出的差壓，Pa;
β 直徑比
ρ1 被測流體在I-I處的密度，kg/m3;
Qv 體積流量，m3/h
依照補償請求，需求參加溫度和壓力的補償，依據計算書，計算思緒是以50度下的工藝參數為基準，計算出恣意溫度恣意壓力下的流量。其實重要是密度的轉換。計算公式如下：
Q = 0.004714187（ΔP/ρ） Nm3/h 0C101.325kPa
也即是畫面請求顯現的0度規范大氣壓下的體積流量。
在依據密度公式：
ρ= P*T50/（P50*T）* ρ50
其中：ρ、P、T表示恣意溫度、壓力下的值
ρ50、P50、T50表示50度表壓為0.04MPa下的工藝基準點
分離這兩個公式即可在程序中完成編制。
三、孔板流量計的優點
簡單堅固；精度高；本錢低，容易制造的簡單安裝。
三、孔板流量計的缺陷
1、孔板可能會變形。假如設計或裝置不當以至?xí)Ｈ艿馈?br /> 2、孔板的直角邊緣在長期運轉后可能會磨損，特別是用在濕潤齷齪的蒸汽上。因而，為了保證孔板的反復性和精度，必需對孔板停止周期檢查和更。
3、流體經過孔板后能量損失較大，并隨A0/A1的減小而加大。
4、不適于純凈流體，孔口邊緣容易腐蝕和磨損，應定期停止校正。
四、程序剖析
1、瞬時量
溫度量：必需轉換成**攝氏溫度；即+273.15
壓力氣：必需轉換成**壓力停止計算。即表壓+大氣壓力
補償計算依據計算公式，數據保管在PLC的存放器內。
2.、累積量
采用2秒中一個掃描上升沿觸發停止累積，行將補償流量值（Nm3/h）比上1800單位轉換成每2S的流量值，停止累積求和，畫面帶復位清零功用。
